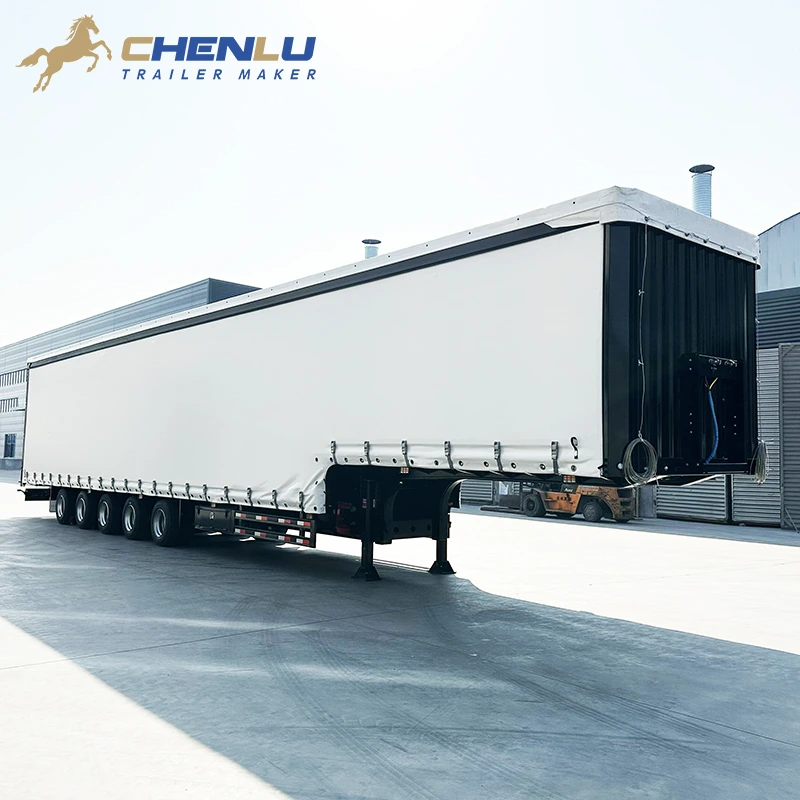

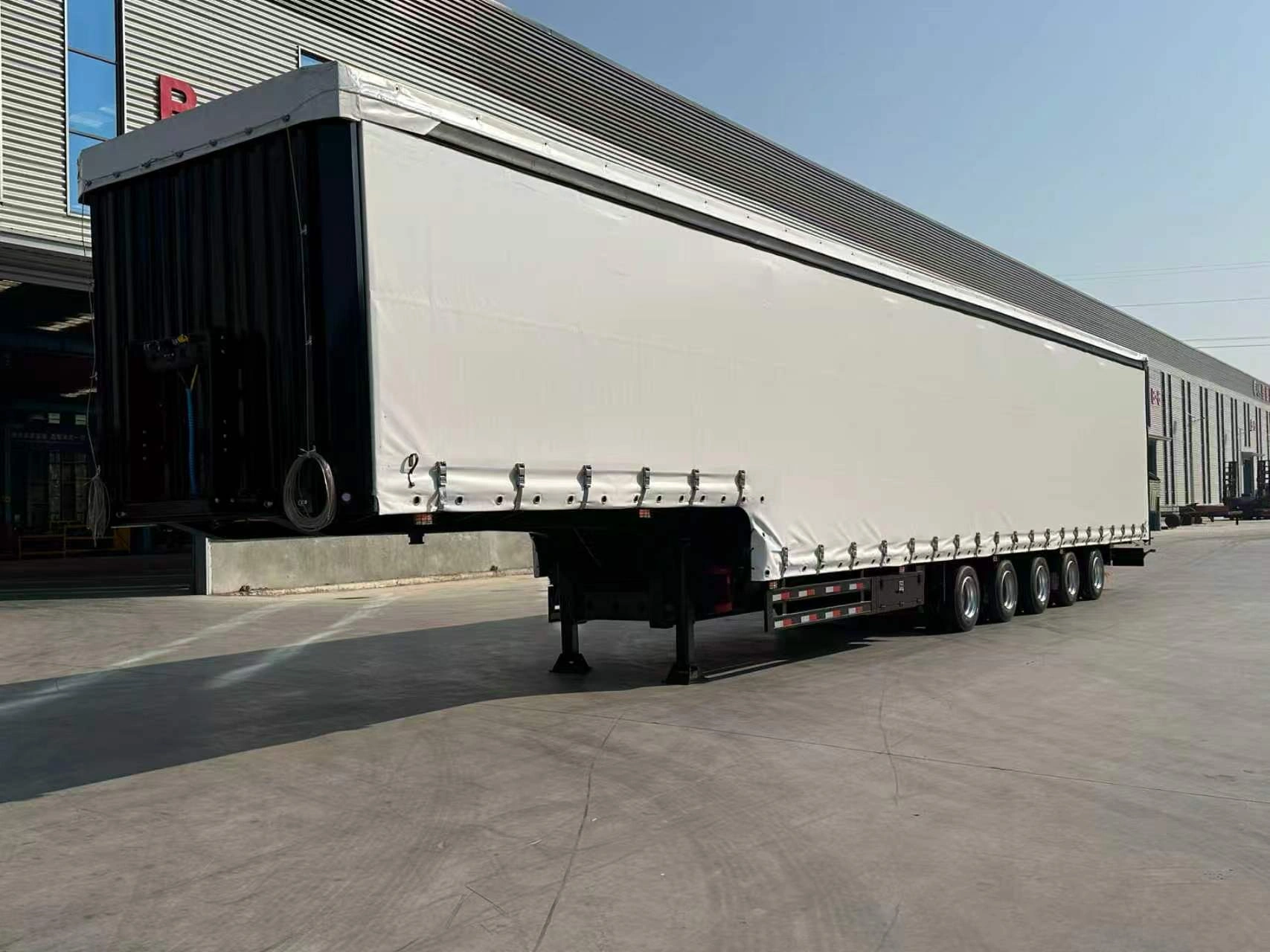

Dieser 16,5 m lange Curtainsider-Sattelauflieger verteilt lange Palettenladungen auf fünf luftgefederte Achsen. Ziehen Sie die Plane zurück, um die gesamte Seite mit dem Gabelstapler zu beladen, oder öffnen Sie die beiden Hecktüren an einer Laderampe.

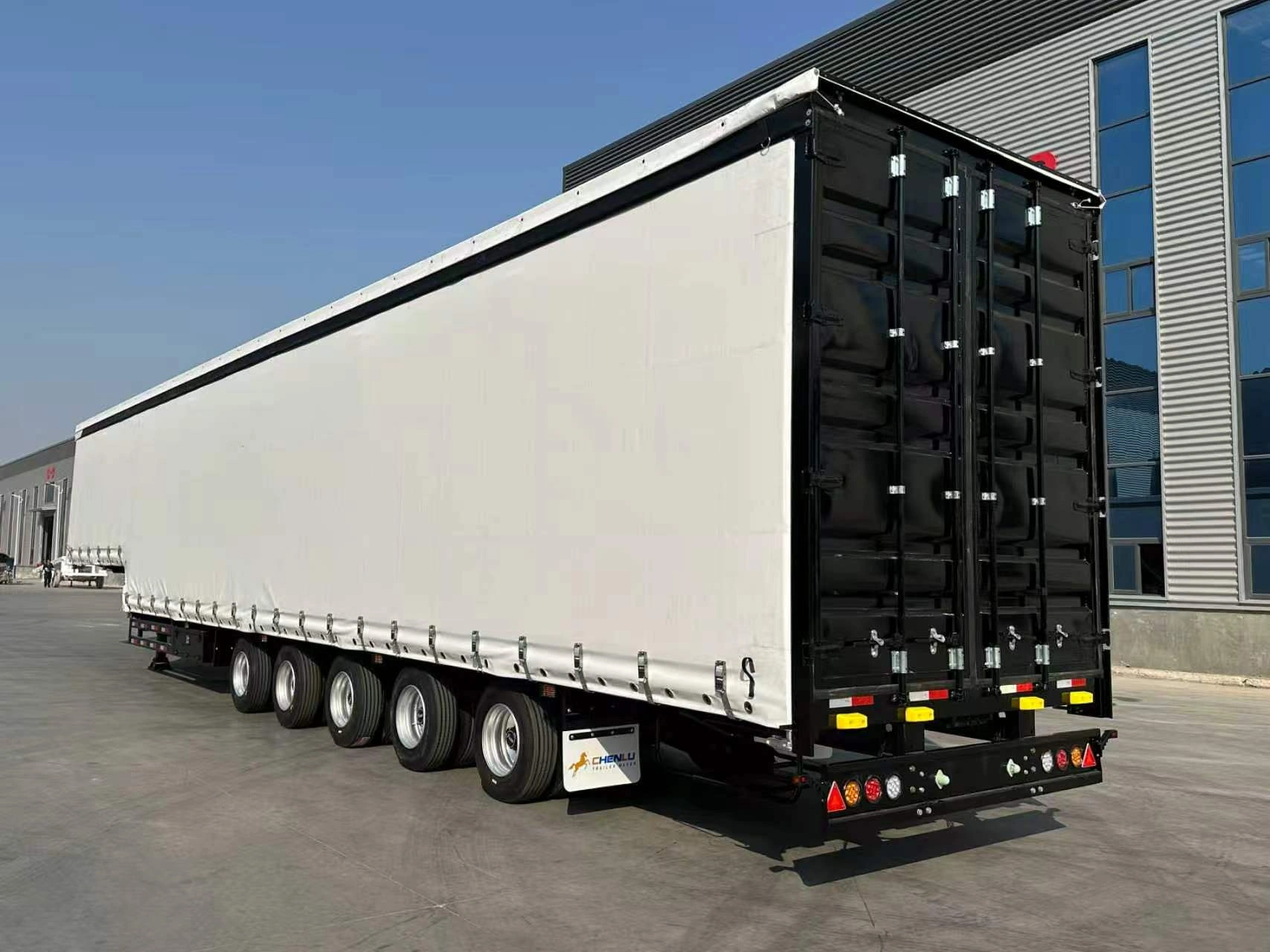

The trailer pairs a 16,500 mm curtain body with five rear axles on air suspension. The front of the floor is raised over the coupling and the main loading floor sits lower behind it. Side curtains are tensioned with buckles along the lower rail, and the double rear doors close with vertical locking bars. Curtains keep weather off the cargo but do not restrain it, so plan straps or blocking for every load. Sizes are reference figures from the general arrangement drawing; the approved production drawing is the final record.
Seiten- und Heckbeladung
Fünf Achsen mit Luftfederung
Fertigung nach Ihrer Zeichnung
| Typ | 5 axle curtain side semi trailer |
| Gesamtlänge | 16,500 mm |
| Gesamtbreite | 2,550 mm |
| Gesamthöhe | 4,000 mm |
| Achsen | 5, grouped under the rear of the body |
| Achsenabstand | 1,310 + 1,310 + 1,310 + 1,310 mm |
| Hecküberhang | 2,650 mm |
| Aufhängung | Air suspension (as shown); other types on request |
| Boden | Raised front section, lower main loading floor |
| Seitenaufbau | Schiebeplanen mit Spannverschlüssen an der unteren Schiene; innenliegende Bordwände und Einstecklatten optional |
| Heck | Doppeltüren mit vertikalen Verriegelungsstangen |
| Anbauteile | Abstellstützen, seitlicher Unterfahrschutz, abschließbarer Werkzeugkasten, Unterflur-Staufach, Feuerlöscherhalterung |
| Nutzlast | Auslegung auftragsbezogen nach Achslastgrenzen, Bereifung und Zugmaschine |
| Garantie | 2 years |
Use the side to place pallets anywhere along the body, or the rear doors at a loading bay.

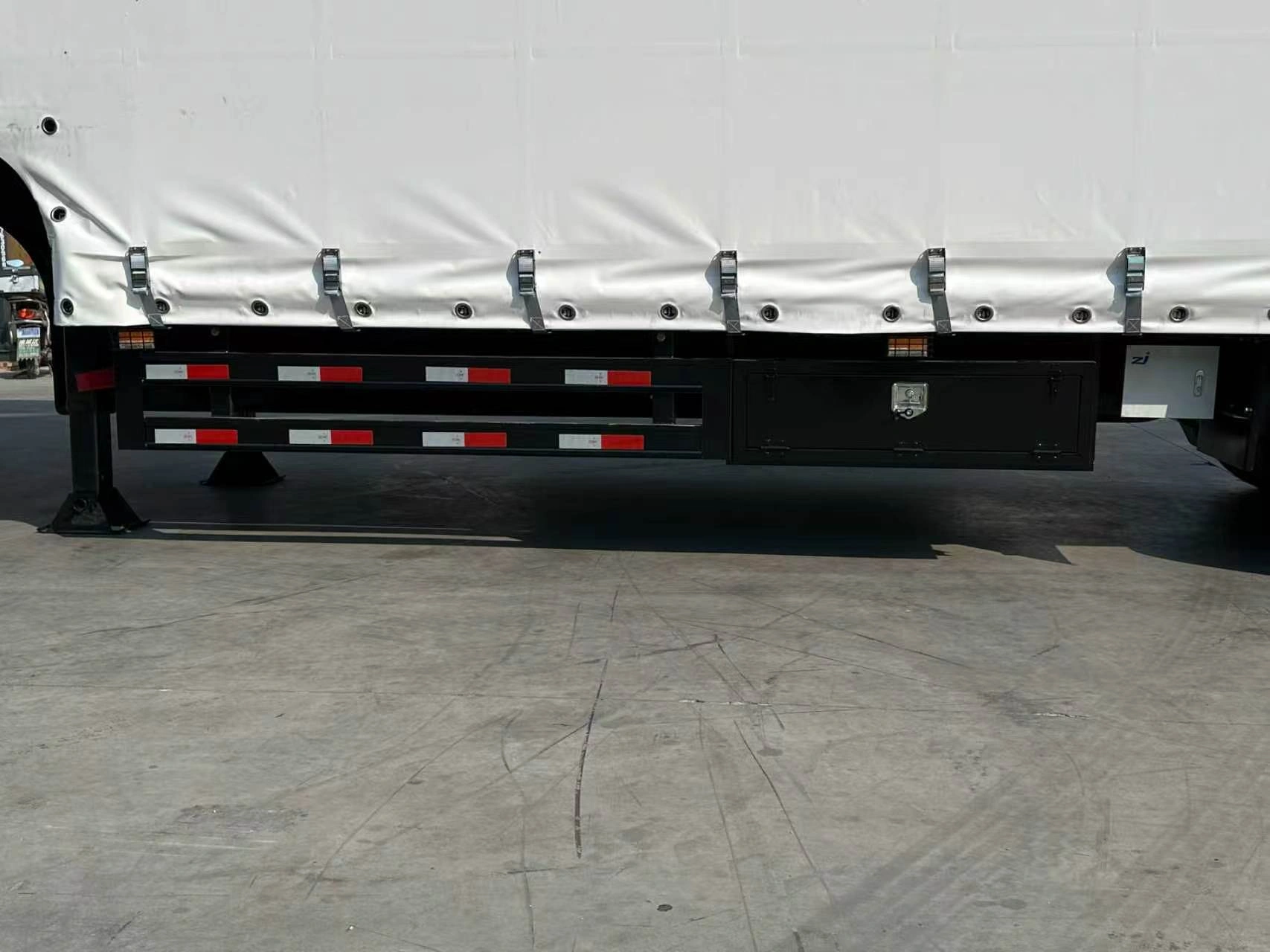

Lösen Sie die Schnallen und ziehen Sie die Plane zurück, damit ein Gabelstapler jeden Punkt entlang des 16,5-m-Aufbaus erreichen kann. Spannen Sie die Plane nach dem Beladen wieder. Der Werkzeugkasten und der reflektierende seitliche Unterfahrschutz befinden sich unterhalb der Planenlinie.

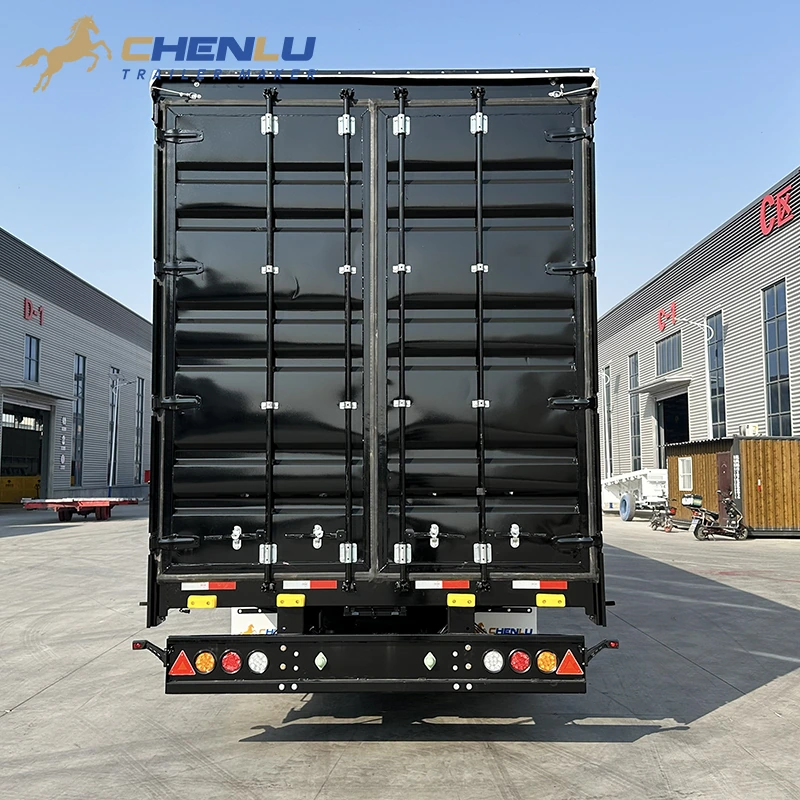

Zwei Hecktüren schließen mit vertikalen Verriegelungsstangen. Nutzen Sie sie an einer Laderampe, während die Seitenplane geschlossen bleibt, und prüfen Sie die lichte Öffnung anhand Ihrer größten Palette.

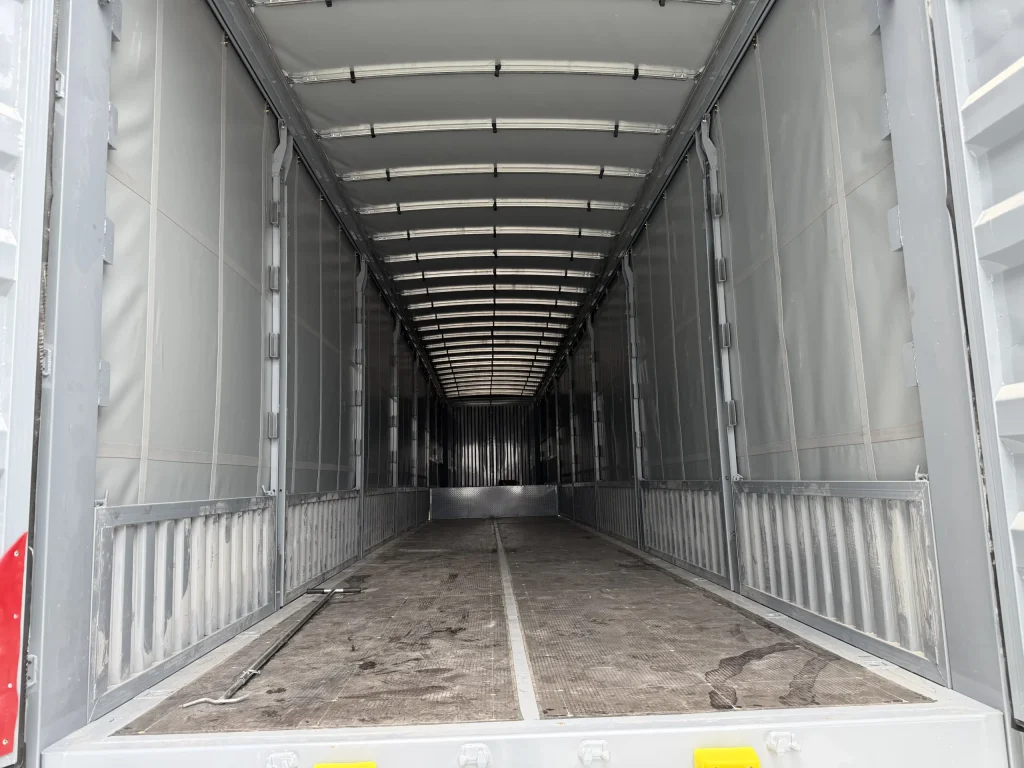

Niedrige Seitenbordwände und horizontale Schienen können die Innenseite des Planenaufbaus auskleiden, wie bei einem früheren fünfachsigen CHENLU-Aufbau. Teilen Sie uns mit, wenn Ihre Ladung diese benötigt.
Die fünf Achsen befinden sich unter dem Heck des Aufbaus mit einem Achsabstand von 1.310 mm.

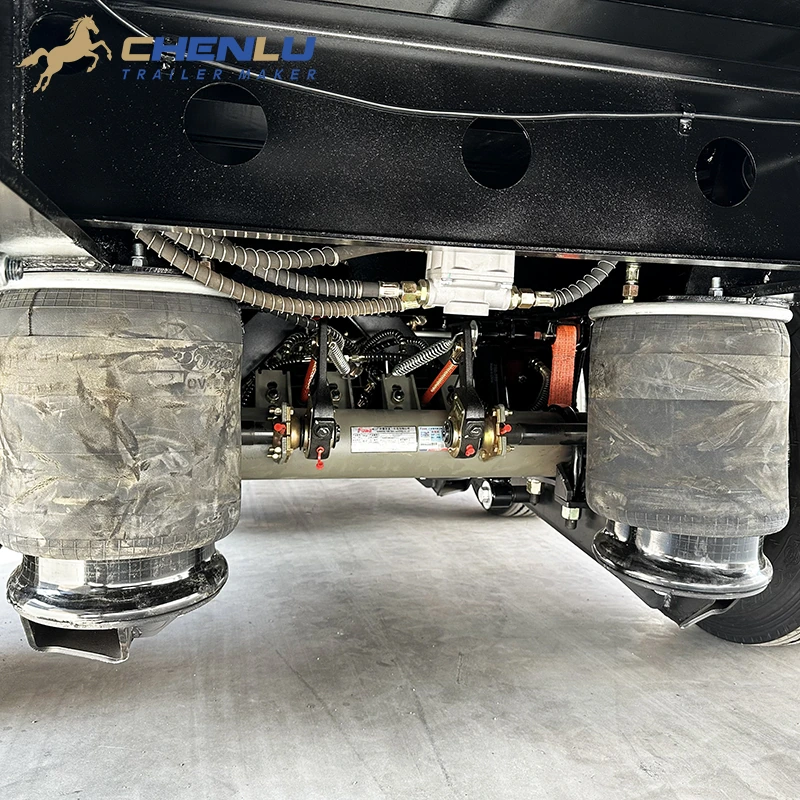

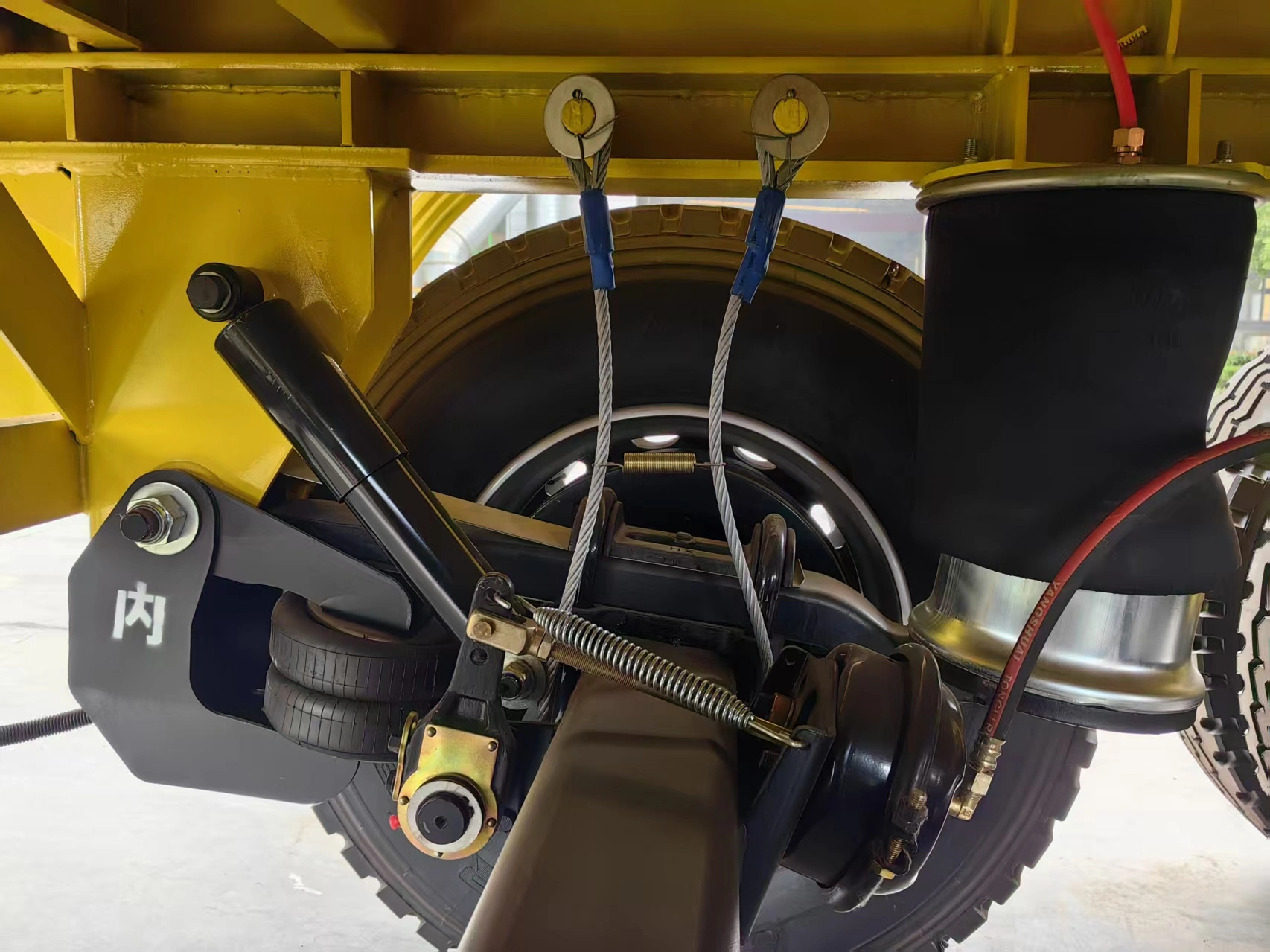

Air springs carry the chassis above the axles. A height-control valve admits or releases air to hold the set ride height as the load changes.

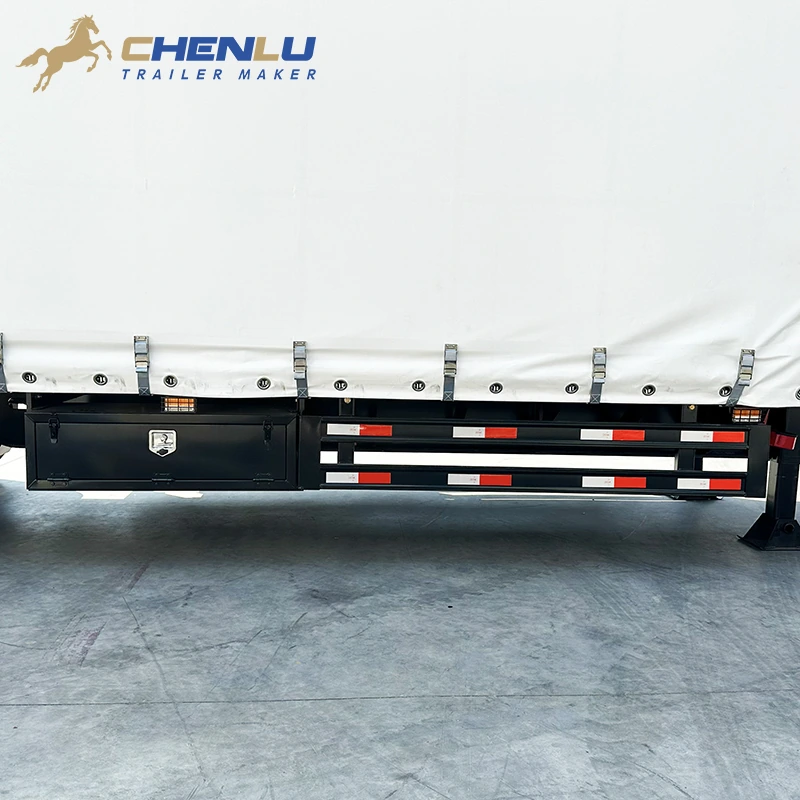

Neben dem seitlichen Unterfahrschutz unterhalb der Planenschiene montiert, mit der Tür nach außen zur Anhängerseite.
Ein offenes, geschweißtes Gestell unter dem Boden hält verstaute Gegenstände außerhalb des Laderaums.

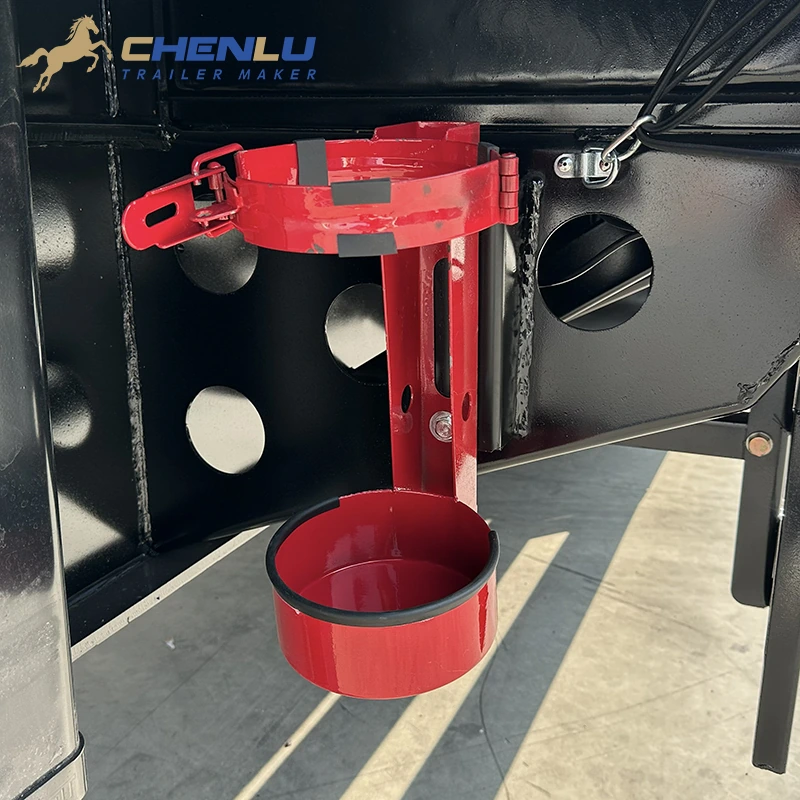

Eine Schnellspannhalterung mit unterer Aufnahme und oberer Klemmschelle am Rahmen. Das Foto zeigt nur die Halterung.
Dies sind Außenmaße. Senden Sie uns Ihren Palettenplan, damit wir den nutzbaren Laderaum innerhalb des Planenaufbaus bestätigen können.

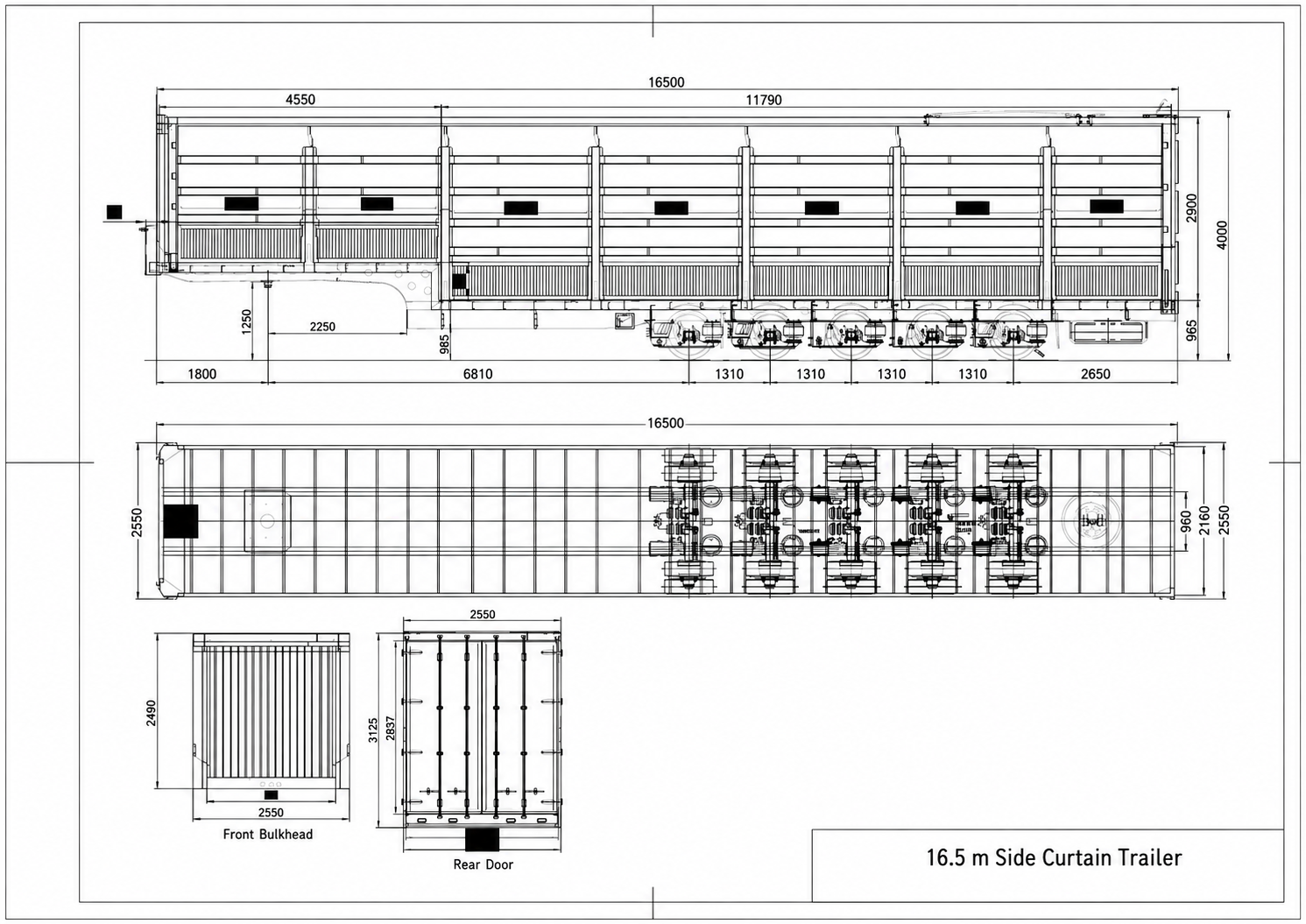

Abmessungen in Millimetern gemäß der Gesamtansichtszeichnung (Seiten-, Drauf-, Vorder- und Rückansicht). Die Nutzlast ist kein fester Wert: Sie hängt von den Achslastgrenzen, den Reifenlasten, der Ladungsposition und der Zugmaschine auf Ihrer Route ab. Die Fertigungszeichnung wird vor der Herstellung genehmigt.
Fünf Achsen und ein 16,5-m-Aufbau zahlen sich bei langen, schweren Palettentransporten aus. Prüfen Sie zuerst diese Punkte.
Der 16,5-m-Aufbau bietet mehr Palettenstellplätze als unser 12,75-m-Modell mit 3 Achsen. Bitte vergewissern Sie sich, dass 16,5 m lange Sattelauflieger auf Ihren Straßen zugelassen sind.
Fünf Achsen verteilen die Last auf mehr Reifen. Die zulässige Nutzlast richtet sich nach den Achslast- und Gesamtgewichtsgrenzen Ihres Landes.
Seitenplanen eignen sich für Betriebshöfe, auf denen ein Gabelstapler seitlich arbeitet; Hecktüren eignen sich für Laderampen. Teilen Sie uns mit, was Sie am häufigsten nutzen.

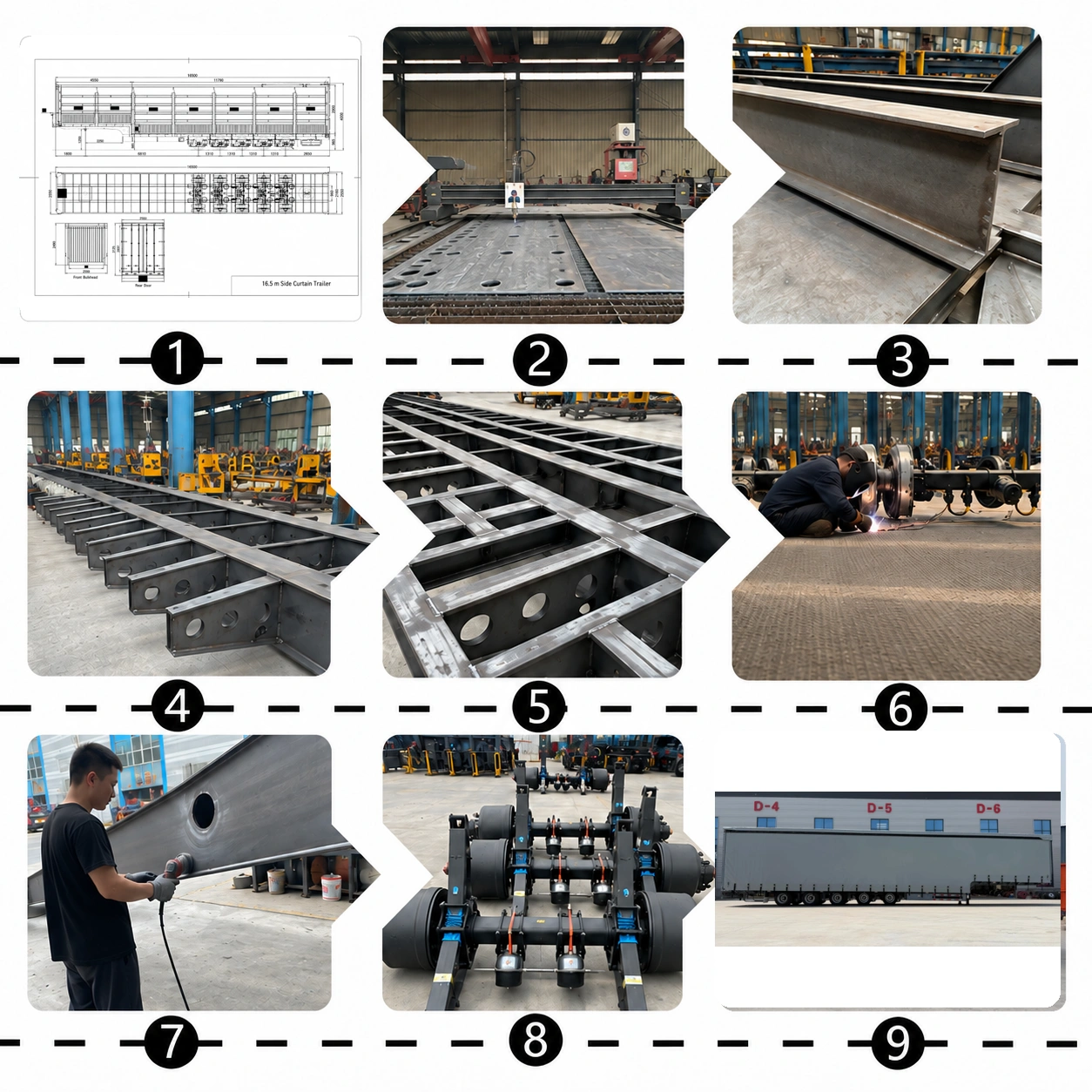

Jeder Auflieger beginnt mit der Konstruktion des Fahrgestells, der fünf Achspositionen und des Schiebeplanenaufbaus. Stahlplatten werden zugeschnitten und zu den beiden Längsträgern verarbeitet, die mit Querträgern zusammengefügt und zum Rahmen verschweißt werden. Der Boden wird montiert, Schweißbereiche und Kanten vor der Oberflächenbeschichtung geschliffen bzw. gesäubert und das Fünfachs-Fahrwerk sowie die Bremsleitungen eingebaut. Bei der Endmontage kommen Bordwände, Rungen, Hecktüren und Schiebeplanen hinzu.
An diesem Anhänger ist eine Luftfederung dargestellt. Wenn Ihre Flotte andere Fahrwerks- oder Teilemarken bevorzugt, wählen Sie aus den folgenden Optionen; die endgültige Ausstattung wird in der genehmigten Zeichnung festgelegt.

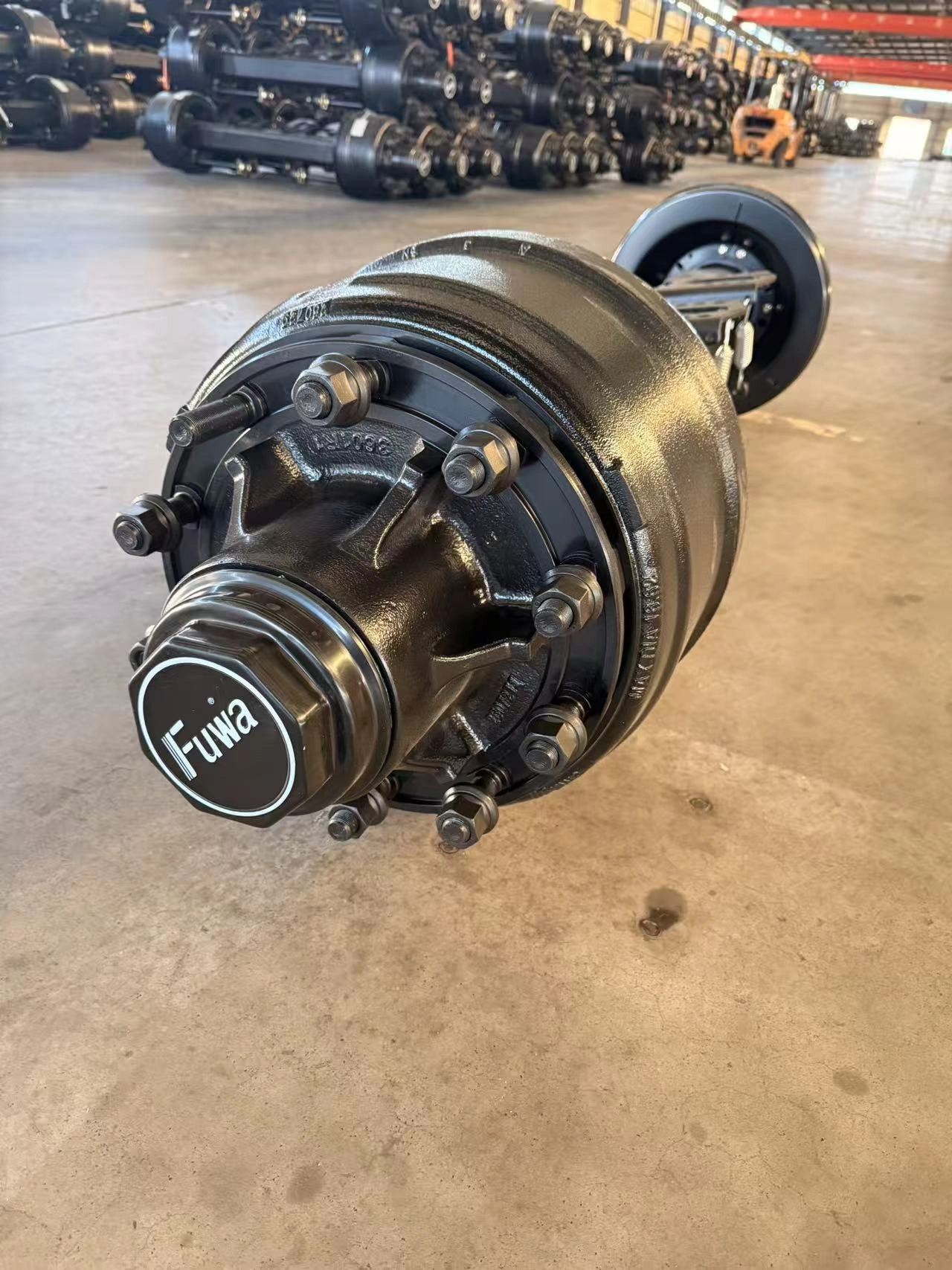

Chinesische Achsmarke, die bei CHENLU-Aufliegern zum Einsatz kommt. Die Tragfähigkeiten werden auf die Achslastgrenze Ihrer Route abgestimmt.

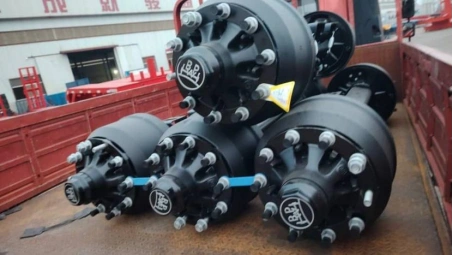

Deutsche Achsmarke für Flotten, die BPW-Ersatzteile vorrätig halten oder BPW-Servicestellen nutzen.

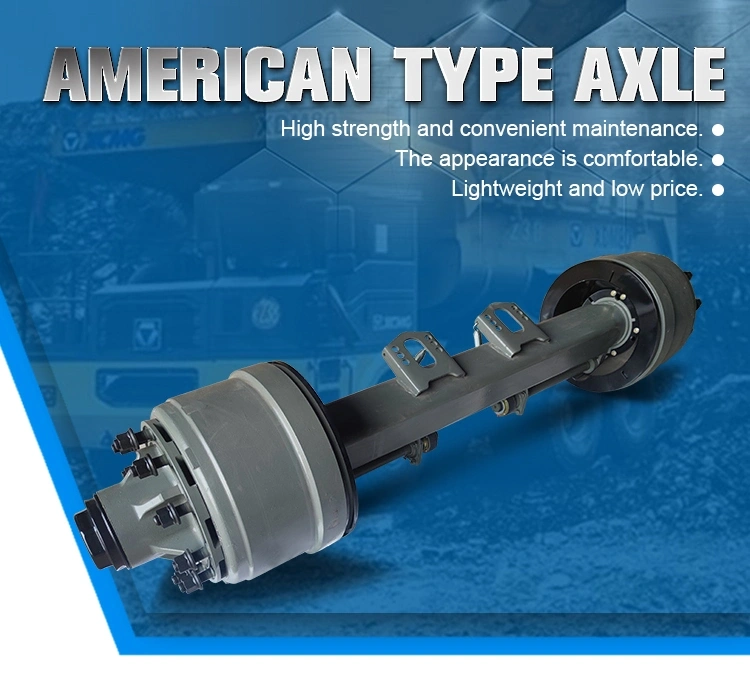

Für Märkte, in denen Achsen und Radbefestigungen nach amerikanischem Standard verwendet werden.
Blattgefederte Alternative zur Luftfederung, unkompliziert zu prüfen und auch fernab einer Werkstatt zu reparieren.

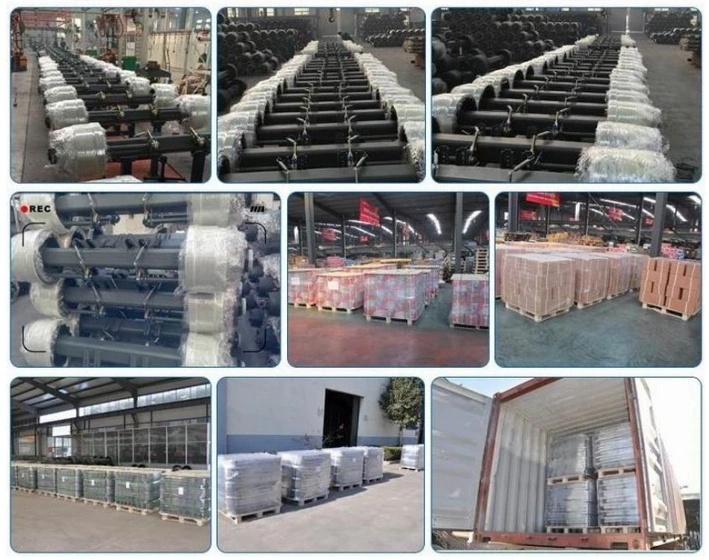

Auf Wunsch kann zusammen mit dem Anhänger ein Ersatzteilset mit Federn, Aufhängungen und Verschleißteilen geliefert werden.

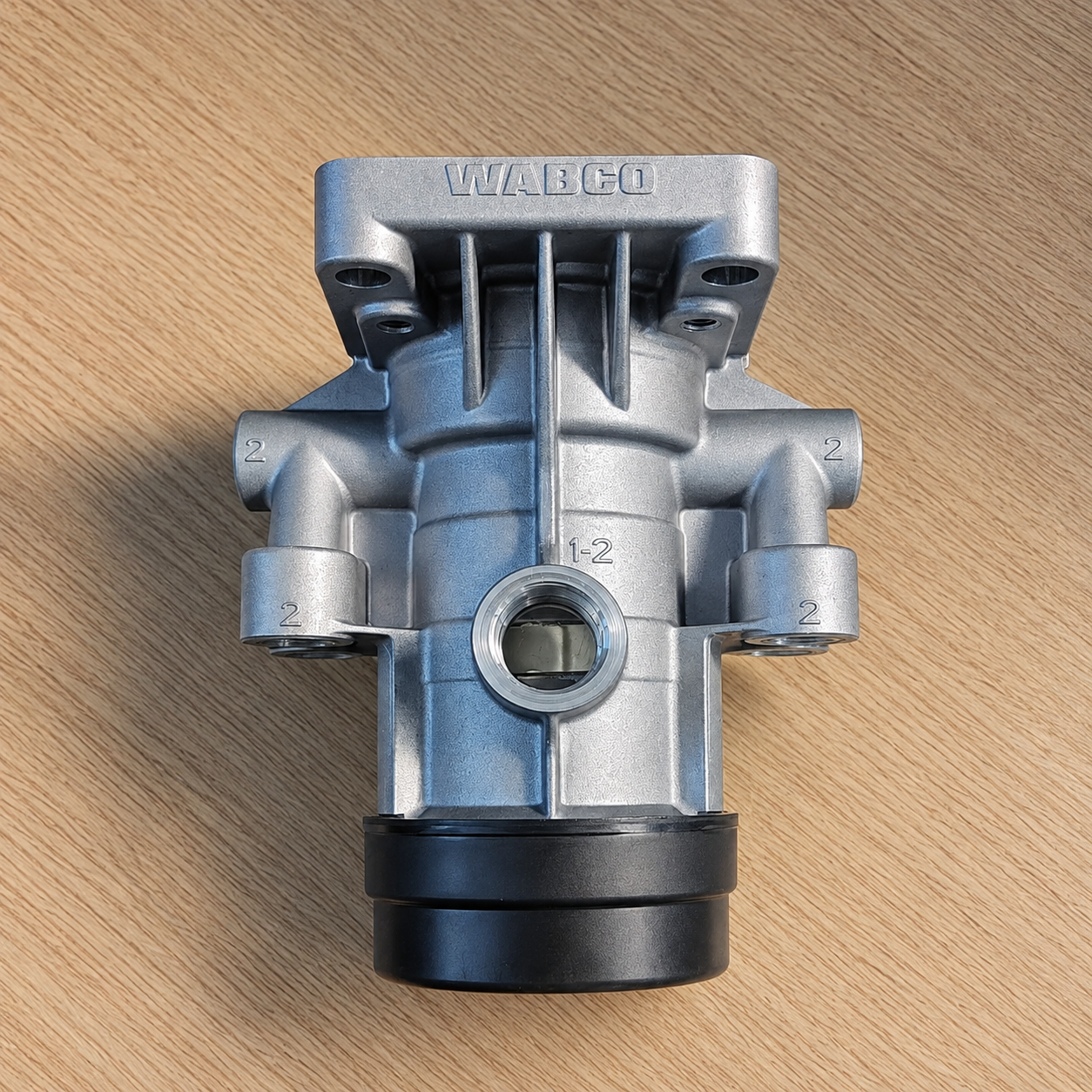

Bremsventil-Option für Fuhrparks, die auf WABCO-Druckluftbremsteile standardisiert sind. Fragen Sie bei der Angebotserstellung nach ABS.

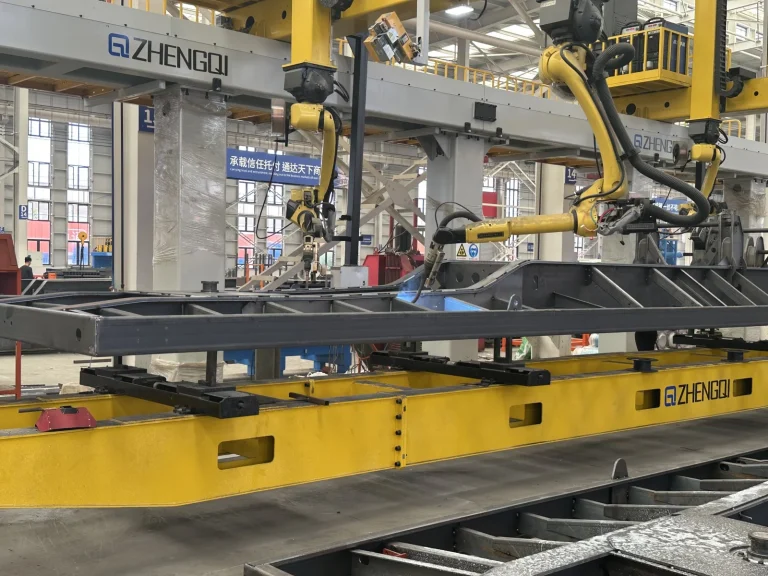

Ihr 5-Achs-Curtainsider wird in unserem eigenen Werk geschweißt, lackiert, montiert und geprüft.

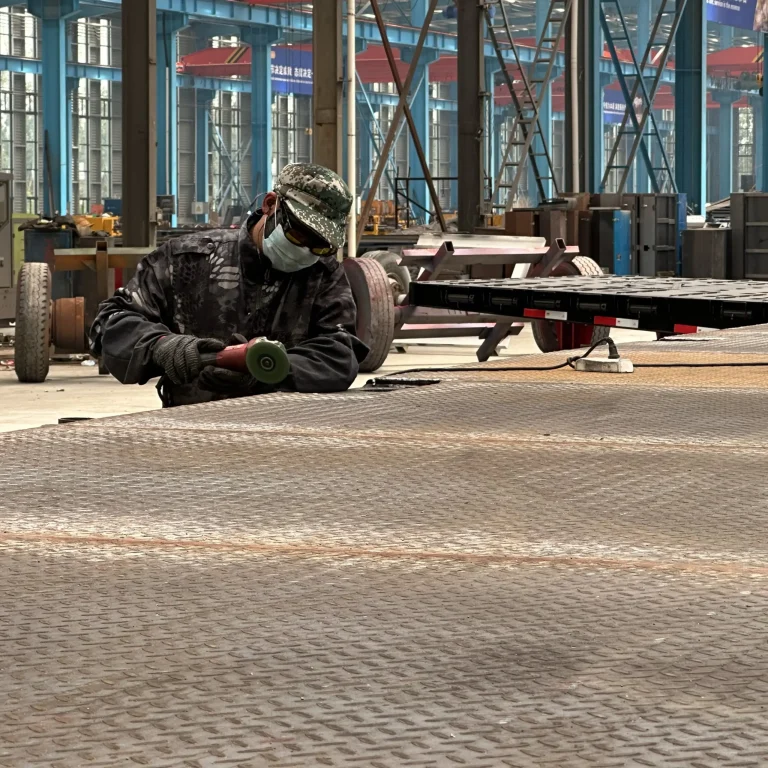

Unsere eigene Produktionsstätte in Heze, Shandong: 60.000 m² Werkhallen sowie mehr als 300 Mitarbeiter und Ingenieure.
Qualitätsmanagement nach ISO 9001:2015 und China Compulsory Certification mit 32 nationalen Patenten (21 erteilt).
Sonderanfertigungen dauern nach Erhalt der Anzahlung üblicherweise 10–30 Tage, begleitet von Foto- und Video-Updates. Eine Inspektion vor dem Versand ist ausdrücklich willkommen.
Ersatzteile, Bedienungsanleitungen und Wartungshinweise für die von uns gefertigten Auflieger.
Käufer aus Afrika, Nord- und Südamerika, dem Nahen Osten, Asien und Australien waren bereits in Heze, um Auflieger vor dem Versand zu begutachten. Klicken Sie auf ein Foto, um weitere Besuche zu sehen oder Ihren eigenen Besuch zu planen.
Kunden aus Costa Rica besuchen das Werk, um sich über Hochleistungs-Tieflader- und Kipp-Sattelauflieger zu informieren
Kunde aus den Vereinigten Arabischen Emiraten besucht unser Werk
Afrikanische Kunden sind von den Lösungen von CHENLU für hochbelastbare Kipp-Sattelauflieger beeindruckt
Kunde aus Togo zu Besuch im CHENLU-Aufliegerwerk
Kunde aus Burkina Faso im CHENLU-Werk
Brasilianischer Geschäftspartner zu Besuch im CHENLU-Werk
Kunde aus Pakistan besichtigt Auflieger bei CHENLU
Australischer Kunde zu Besuch im CHENLU-AufliegerwerkCHENLU besuchenPlanen Sie Ihren Besuch im CHENLU-WerkFünf Achsen verteilen eine lange, schwere Palettenladung auf mehr Achsen und Reifen, und der 16,5-m-Aufbau bietet mehr Palettenstellplätze als unser 12,75-m-3-Achs-Modell. Wählen Sie drei Achsen, wenn ein 16,5-m-Auflieger oder die zusätzlichen Achsen nicht benötigt werden oder nicht zulässig sind.
Es gibt keinen pauschalen Wert. Die Nutzlast wird pro Auftrag anhand der Achslast- und Gesamtgewichtsgrenzen Ihres Landes, der Reifentragfähigkeit, der Ladungsposition und der Zugmaschine berechnet. Senden Sie uns den Bestimmungsort und das Gesamtgewicht für ein entsprechend kalkuliertes Angebot.
16.500 mm Gesamtlänge, 2.550 mm Gesamtbreite und 4.000 mm Gesamthöhe, mit 1.310 mm Achsabstand zwischen benachbarten Achsen und 2.650 mm hinterem Überhang.
Der abgebildete Auflieger verfügt über eine Luftfederung an der Fünfachsgruppe. Die Federungsart ist Teil der Konfiguration und wird im Auftrag bestätigt.
Ja. Ziehen Sie den Seitenvorhang zurück, um mit dem Gabelstapler seitlich an den Aufbau zu gelangen, oder nutzen Sie die doppelflügeligen Hecktüren an einer Rampe.
No. The buckles hold the curtain in place; the cargo still needs straps, blocking or another restraint suited to the load and your route rules.
Yes. In October 2026 CHENLU completed a five-axle curtain side semi trailer with white curtains, a black chassis, air suspension and rear double doors for shipment to Ghana.
