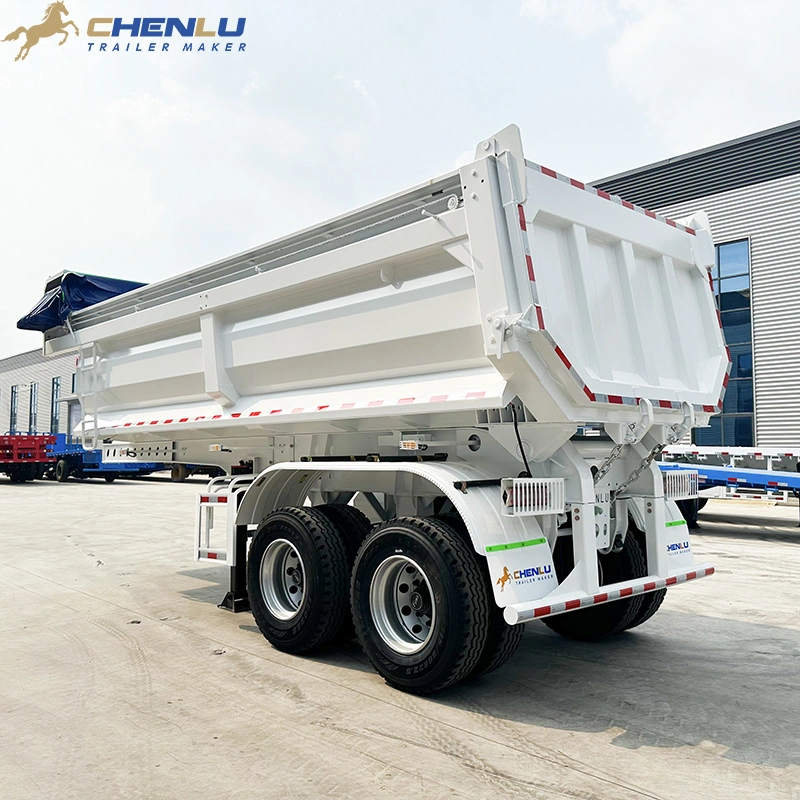

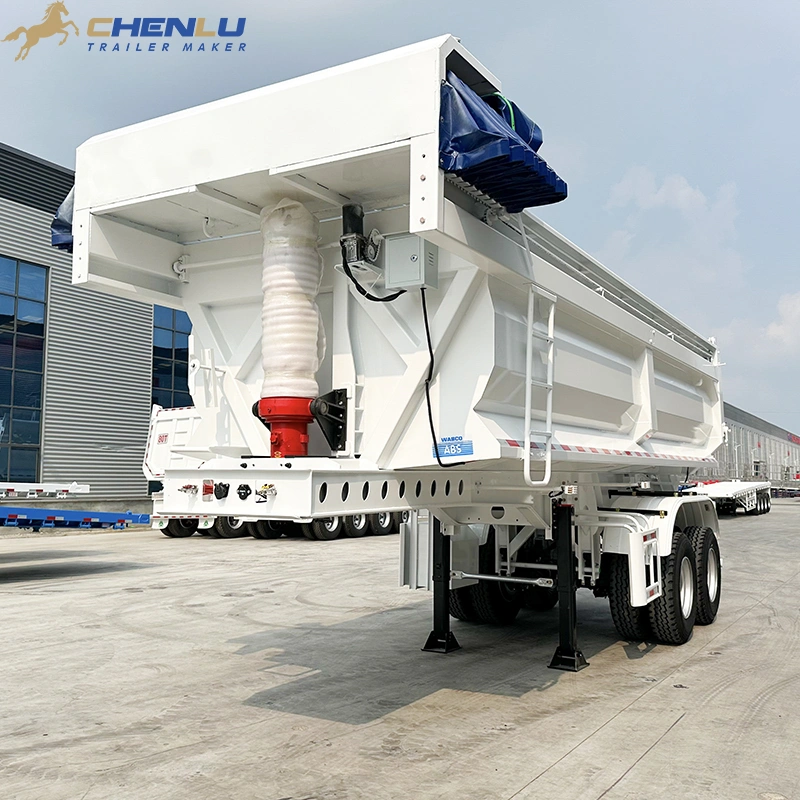

HYVA front cylinder
The cylinder at the front raises the body for rear tipping and lowers it after unloading.
Sand
Sand from supply yards to sites and concrete plants. Load from above, tip at the delivery point.
- Startseite
- Über
- Katalog
-
Produkte
-
Container- und Schüttguttransport
Flachbett-Sattelauflieger Zaun Auflieger Side Curtain Auflieger Skelett-Anhänger Autotransportanhänger -
Transport von Flüssigkeiten und Pulvern
Aluminium-Tankwagenanhänger Schüttgut-Zementtanker Kraftstofftankwagen-Anhänger Tankwagenanhänger aus Edelstahl Asphalt-Tankauflieger zu verkaufen -
Transport von Maschinen und Ausrüstungen
Faltbarer Gooseneck-Anhänger Tieflader-Sattelauflieger Mehrachsiger Tieflader Abnehmbarer Gooseneck-Anhänger -
Sand- und Kohletransport
Seitenwand-Sattelauflieger Kippsattelauflieger -
Lkw＆Spezial-Anhänger
HOWO-LKWs FAW-LKWs Foton-LKWs SHACMAN Lastkraftwagen Foton-LKWs Dongfeng Lastkraftwagen Anhängerteile
-
- Lösung
- Fall
- Besuchen Sie Chenlu
- Wissen
- Unterstützung
- Kontakt
Angebot einholen
Tandem-axle tipper
2-Achs-Hinterkipp-Sattelauflieger mit elektrischer Planenabdeckung
Dieser tandemachsige Heckkippsattelauflieger transportiert Sand, Kies, Kohle und andere lose Schüttgüter. Ein vorne montierter HYVA-Zylinder kippt die hochbordige Mulde, sodass die Ladung durch die Heckklappe herausrutscht. Eine elektrische Abdeckplane schützt sie während der Fahrt.
- Achsen
- 2 x FUWA 13 t
- Body (inside)
- 6,600 x 2,300 x 1,400 mm
- Tested payload
- About 30-40 t
- Unloading
- Hydraulic rear tipping
Preis: direkt ab Werk, Angebot auf Anfrage
Garantie: 2 Jahre
Body volume matched to your cargo
Beschreibung des Produkts
High-Sided Body, HYVA Front Cylinder and Electric Cover
The rectangular body is 6,600 mm long, 2,300 mm wide and 1,400 mm deep inside, with lower sides that slope toward the floor. A HYVA 191 x 5600 cylinder at the front lifts the body and the load flows out through the rear gate. An electrically operated tarpaulin closes over the top for transport. In load tests at our factory the trailer carried about 30-40 tonnes; the payload you can run depends on cargo density and the weight limits on your route. The two 13 t axle ratings are component ratings, not the trailer payload.
-
Kippen nach hinten
-
Electric tarp cover
-
Matched to your cargo
| Typ | 2 axle rear dump (end dump) semi trailer |
| Gesamtabmessungen (L x B x H) | 7,800 x 2,500 x 3,750 mm |
| Internal body (L x W x H) | 6,600 x 2,300 x 1,400 mm |
| Achsen | 2 x FUWA, 13 t each |
| Achsenabstand | 1,310 mm |
| Tyres | 315/80R22.5 |
| Unloading | Hydraulic rear tipping |
| Hydraulic cylinder | HYVA 191 x 5600, front-mounted |
| Cargo cover | Electrically operated tarpaulin |
| Werkzeugkasten | One 600 x 600 mm, right side |
| Side guard | Left side |
| Tested payload | About 30-40 t in factory load tests |
| Garantie | 2 years |

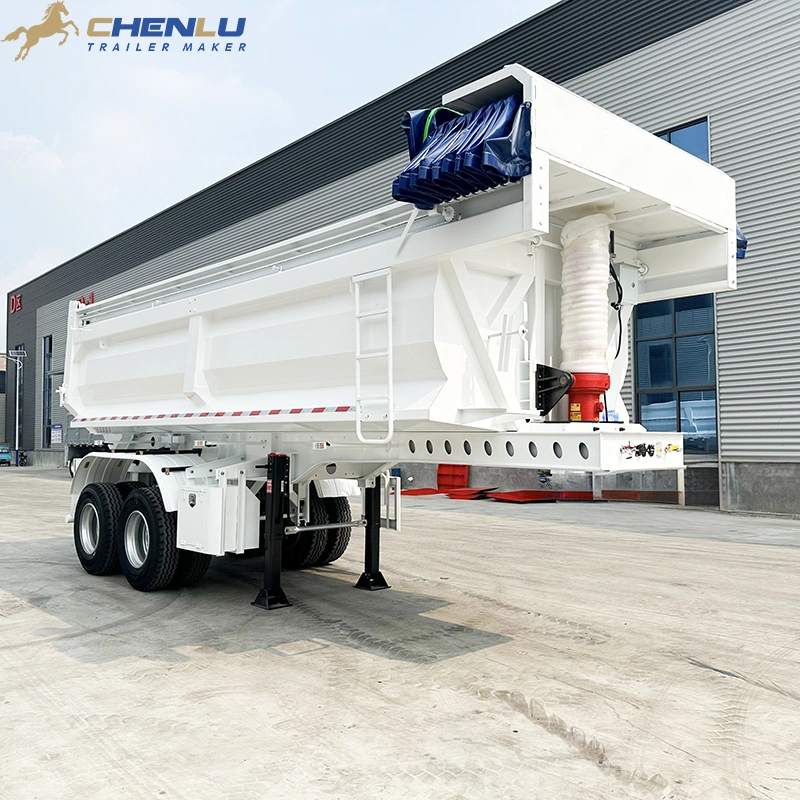

Tipping system
Front Cylinder, Rear Gate and Electric Cover
Three parts handle loading, transport and unloading.

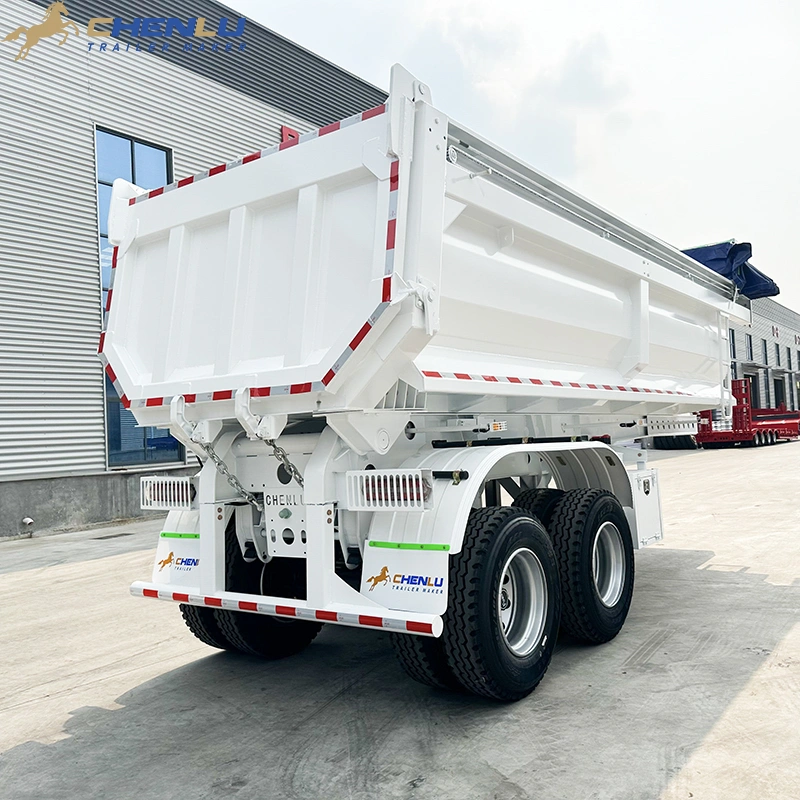

Heckklappe
The gate holds the load on the road and opens for discharge. Wet or sticky material flows out more slowly.
Electric tarpaulin
The tarp extends and retracts electrically, limiting wind loss on the road and opening for loading from above.
Fahrgestell
Tandem Axles and Underbody Equipment
Two axles 1,310 mm apart sit under the rear of the body.

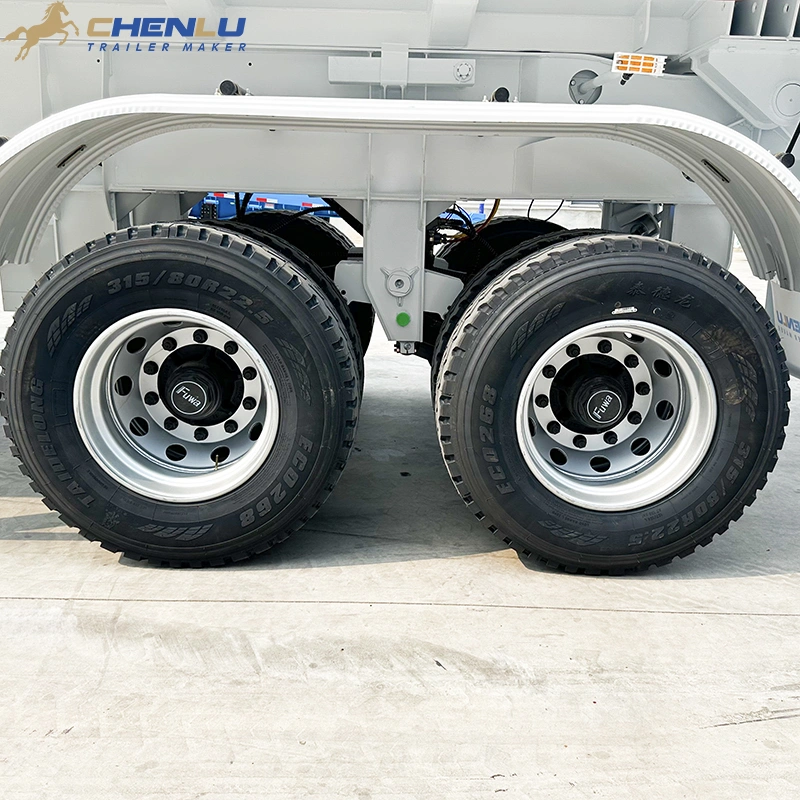

FUWA axles, 315/80R22.5 tyres
Two FUWA axles rated 13 t each, on 315/80R22.5 tyres.

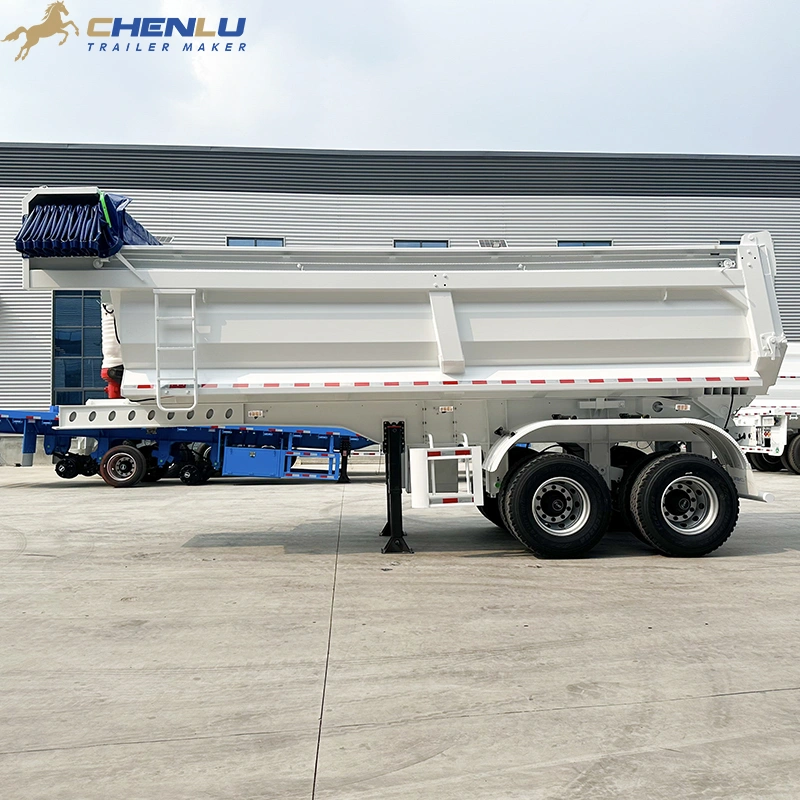

Landing gear and toolbox
Landing gear and a 600 x 600 mm toolbox sit ahead of the axle group; the side guard is on the left.

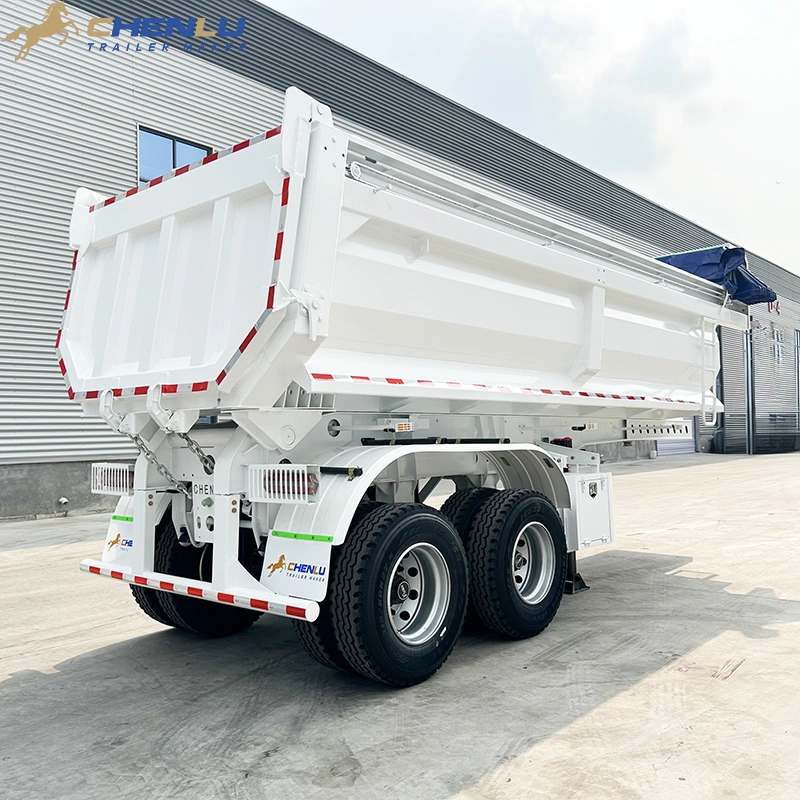

High-sided cargo body
Straight upper sidewalls with lower sides sloping toward the floor help the load slide out.
Abmessungen
2 Axle Rear Dump Trailer Dimensions
Outside dimensions decide route and yard clearance; inside dimensions decide how much material fits.
- Gesamtlänge
- 7,800 mm (25 ft 7 in)
- Gesamtbreite
- 2,500 mm (8 ft 2 in)
- Gesamthöhe
- 3,750 mm (12 ft 4 in)
- Inside length
- 6,600 mm
- Inside width
- 2,300 mm
- Inside height
- 1,400 mm
- Achsenabstand
- 1,310 mm

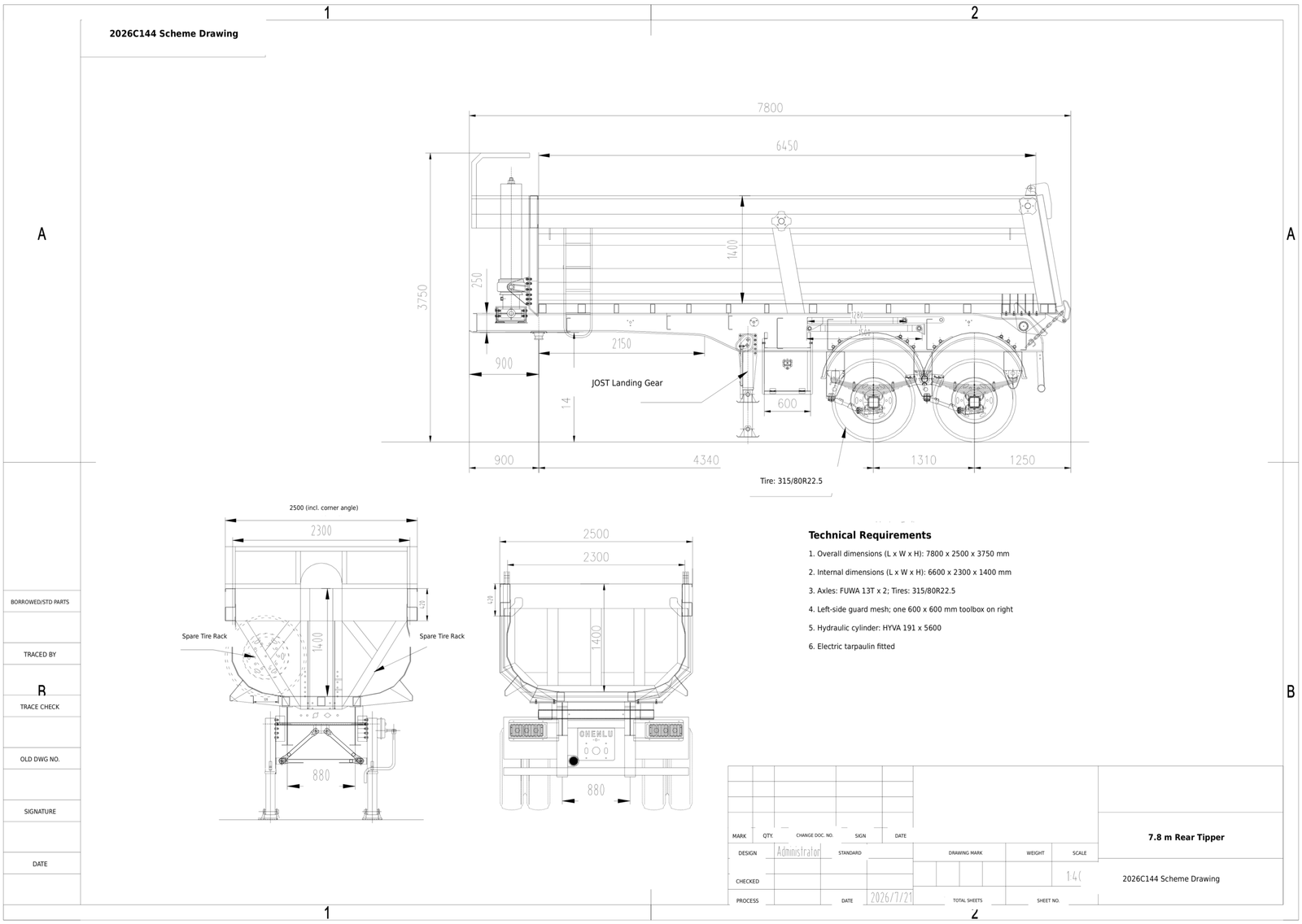

Specifications from the general arrangement drawing. Payload and tare weight are not stated on the drawing; the 30-40 t figure comes from factory load tests.
Video
Auf YouTube ansehen ↗2 Axle Rear Dump Trailer: Tipping and Cover
Product video of the finished trailer: hydraulic body lift, rear-gate discharge and the electric tarpaulin cover.
What Can a 2 Axle Dump Trailer Haul?
Match the body to your material
The same body volume holds very different weights of sand, gravel and coal. Tell us your material and we size the body.
Why can't you work out payload from body volume?
Cubic Metres Are Not Tonnes
The 6,600 x 2,300 x 1,400 mm body holds about 21 cubic metres level-full, but that volume weighs very differently by material: dry sand is far heavier per cubic metre than coal. A bigger box does not raise the permitted load, which is set by axle and tyre ratings, the tractor and your road limits. Send the material and its bulk density, and we size the body so a full load stays within your legal weight.
Konfigurationsoptionen
Axle, Suspension and Brake Options for the 2 Axle Dump Trailer
FUWA 13 t axles are fitted as shown. If your fleet services other brands, choose them here.
01FUWA-Aufliegerachse
Fitted as shown: two FUWA axles rated 13 t each.
02BPW-Aufliegerachse
German axle brand for fleets that keep BPW spares.
03Amerikanische Achse
Für Märkte, in denen Achsen und Radbefestigungen nach amerikanischem Standard verwendet werden.
04Mechanische Federung nach deutschem Standard
Leaf-spring suspension that copes with quarry and site roads and is easy to repair.
05Federungsersatzteile
Springs, hangers and wear parts can ship with the trailer as a spare-parts kit.
06WABCO-Bremsventil
Brake valve option for fleets that standardise on WABCO air-brake parts.
Warum CHENLU vertrauen?
Hergestellt im eigenen Werk, belegt durch nachprüfbare Fakten
Your dump trailer is cut, welded, painted and load-tested in our own factory.
Seit 2008
Fertigung direkt ab Werk
Unsere eigene Produktionsstätte in Heze, Shandong: 60.000 m² Werkhallen sowie mehr als 300 Mitarbeiter und Ingenieure.
ISO 9001 + CCC
Zertifiziertes Qualitätsmanagementsystem
Qualitätsmanagement nach ISO 9001:2015 und China Compulsory Certification mit 32 nationalen Patenten (21 erteilt).
10–30 Tage
Fertigung nach Ihrer Zeichnung
Sonderanfertigungen dauern nach Erhalt der Anzahlung üblicherweise 10–30 Tage, begleitet von Foto- und Video-Updates. Eine Inspektion vor dem Versand ist ausdrücklich willkommen.
2 Jahre Garantie
Kundendienst
Ersatzteile, Bedienungsanleitungen und Wartungshinweise für die von uns gefertigten Auflieger.
Kundenbesuche
Dump Trailer Buyers Who Visited Our Factory
Buyers from Togo, Burkina Faso, Pakistan, Australia and other markets have inspected their dump trailers at CHENLU. Click any photo to see more visits or plan your own.
Kunden aus Costa Rica besuchen das Werk, um sich über Hochleistungs-Tieflader- und Kipp-Sattelauflieger zu informieren
Kunde aus den Vereinigten Arabischen Emiraten besucht unser Werk
Afrikanische Kunden sind von den Lösungen von CHENLU für hochbelastbare Kipp-Sattelauflieger beeindruckt
Kunde aus Togo zu Besuch im CHENLU-Aufliegerwerk
Kunde aus Burkina Faso im CHENLU-Werk
Brasilianischer Geschäftspartner zu Besuch im CHENLU-Werk
Kunde aus Pakistan besichtigt Auflieger bei CHENLU
Australischer Kunde zu Besuch im CHENLU-AufliegerwerkCHENLU besuchenPlanen Sie Ihren Besuch im CHENLU-WerkHäufig gestellte Fragen
2 Axle Rear Dump Trailer FAQ
01Wie viel kann ein 2-Achs-Kippauflieger laden?
Bei werkseitigen Belastungstests beförderte dieser Auflieger etwa 30–40 Tonnen. Die gesetzlich zulässige Nutzlast hängt von der Schüttgutdichte, den Reifen- und Achslasten, der Zugmaschine sowie den Gewichtsbeschränkungen in Ihrem Land ab.
02Wie groß ist der Aufbau?
Inside, the body is 6,600 mm long, 2,300 mm wide and 1,400 mm deep. Overall the trailer is 7,800 x 2,500 x 3,750 mm.
03What materials can it haul?
Sand, gravel, crushed aggregate, coal and other loose bulk materials. Material density decides how full the body can be.
04How does it unload?
A front-mounted HYVA hydraulic cylinder lifts the body and the load discharges through the rear gate. Tip only on firm, level ground with enough overhead clearance.
05Does it come with a cover?
Yes. An electrically operated tarpaulin covers the load in transport and retracts for loading from above.
06Welche Angaben benötigen Sie für ein Angebot?
Cargo type and bulk density, required payload, tractor model, destination country, unloading conditions and order quantity.
